橋梁点検車の選定で迷っていませんか？「歩廊式」と「バケット式」は、どちらも一見似ているように見えても、構造や作業範囲、点検精度には大きな違いがあります。それぞれの特徴を正しく理解することが、現場の安全性や作業効率、将来を見据えたキャリア形成にも直結します。
例えば、歩廊式は最大【15m】幅までの連続展開が可能で、車道2車線＋歩道を一度に面的に点検できます。作業台の微速走行や操縦機能により、60分あたり平均【120m】の橋梁下面を足場不要でカバーできる実績もあります。一方、バケット式は伸縮アームとゴンドラの回転により、下方向【17m】、上方向【16m】まで高精度な点検が可能です。首振り機能を活用した66㎡の奥行領域カバーや、狭小橋・斜張橋での細部確認に強みを発揮します。
「点検効率を重視するか」「精密な作業が必要か」――導入目的や現場条件によって、最適なタイプの選択が損失回避や維持コスト削減に直結します。国や自治体、民間現場の実際の運用実績なども交え、専門家目線で徹底比較します。どちらを選ぶべきか迷う方も、読み進めるほどに判断基準が明確になります。
「目的に合った橋梁点検車の違いと選び方」を、数値、具体的な点検事例を交えて分かりやすく解説します。最後まで読むことで、現場で本当に役立つ最適解が見えてくるだけでなく、未経験者や転職希望者にも業界の将来性ややりがいが伝わる内容となっています。
株式会社ティー・エム・サーベイでは、測量業務を中心に幅広いインフラ関連業務を展開し、精度の高い技術と丁寧な対応で確かな信頼を積み重ねております。社会基盤を守るうえで重要な橋梁点検にも力を入れており、専門性を活かしながら安全性の確保に貢献しています。長年培った知識と経験をもとに、現場ごとに最適な手法を選択し、安定した品質を提供できる点が当社の強みです。また、測量や点検の分野に興味をお持ちの方へ向けた採用情報もご案内しております。橋梁点検は継続的に依頼が寄せられるため、安定した環境で技術を磨ける点が特長です。
| 株式会社ティー・エム・サーベイ | |
|---|---|
| 住所 | 〒343-0023埼玉県越谷市東越谷8-12-3 |
| 電話 | 048-999-6661 |

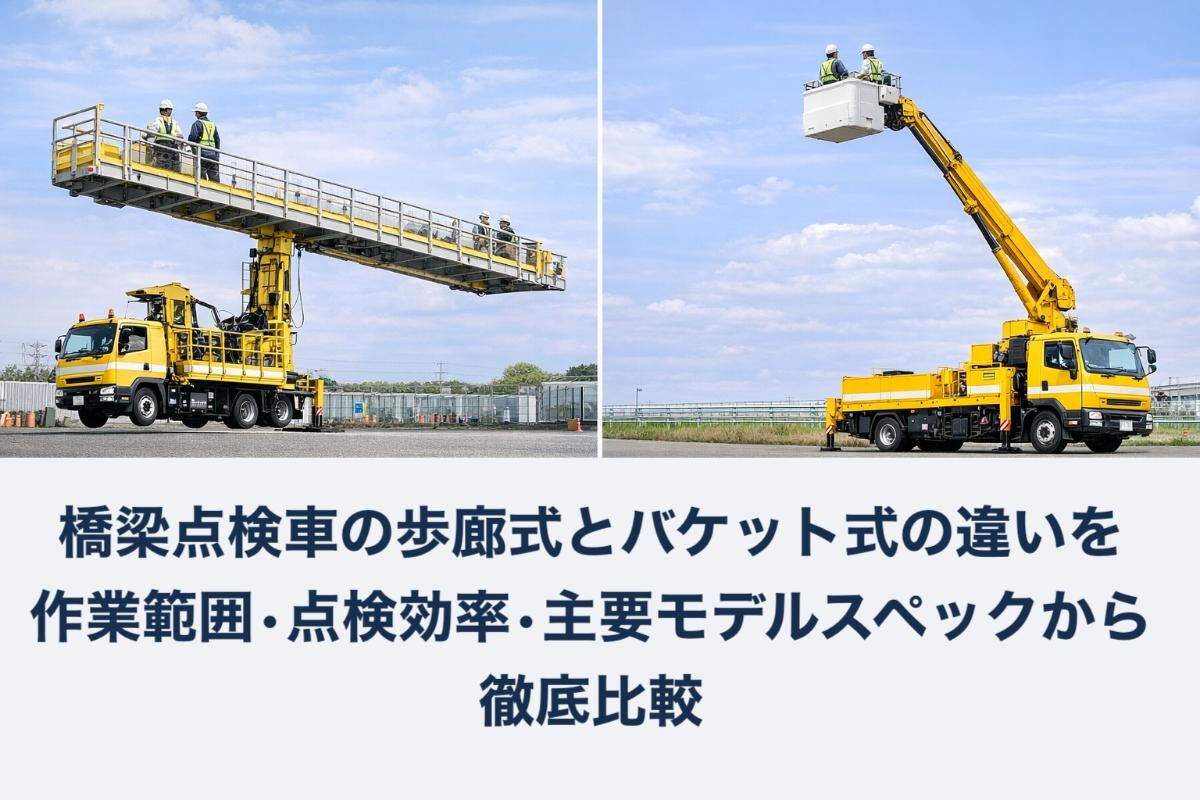

橋梁点検車は、社会インフラである橋梁下部の安全かつ効率的な点検作業を実現するために欠かせない専門車両です。主流の歩廊式とバケット式は、構造と性能が大きく異なり、点検現場の状況や橋梁の形状、作業員の安全を守るための工夫によって最適な選択肢が変わります。下記の比較表は両式の特徴や作業範囲、点検精度の違いをわかりやすくまとめたものです。
| 項目 | 歩廊式 | バケット式 |
| 点検作業範囲 | 最大15m（車道2車線＋歩道） | 下方向17m・上方向16m |
| 作業台スペース | 廊下状プラットフォーム（幅広・複数作業員対応） | ゴンドラ型バケット（ピンポイント作業向き） |
| 点検効率 | 面的・連続点検に優れる | 狭小部や複雑形状の橋梁で高効率 |
| 移動性能 | 微速走行可・広範囲連続作業 | アーム回転・伸縮で柔軟に位置変更可能 |
| 適応橋梁 | 幅広直線橋、幹線道路橋 | 斜張橋・桁下高低差の大きい橋 |
それぞれの構造が持つ利点を活かすことで、橋梁点検作業の安全性・精度・作業コスト低減を実現できます。また、こうした業務は年間を通じて安定して求められるため、未経験者や転職希望者にも働きやすい環境が整っています。
歩廊展開機構の伸縮幅と最大15m対応のメカニズム - 車道2車線＋歩道点検の実現性
歩廊式橋梁点検車は、横方向に伸縮する歩廊（可動式の廊下状プラットフォーム）を装備しており、最大15m幅まで展開可能です。この構造により、車道2車線と歩道を同時にカバーできるため、大規模な道路橋の下面点検に最適です。歩廊先端部には安全柵や落下防止装置が設けられているため、点検員が安心して作業できる設計となっています。橋梁の幅広い部分を一度に効率よく点検でき、大型橋梁の保守管理において高い評価を得ています。
作業台からの微速走行・操縦機能の利点 - 連続点検時の移動効率向上
歩廊式の大きな特長は、作業台に乗ったまま橋梁下を微速で移動できる点です。点検員が連続して歩行しながら点検作業を進められ、作業効率が大幅に向上します。操作パネルは作業台にも設置されており、作業員自身が安全を確認しながら移動や停止の指示を行うことができます。これにより、足場仮設や撤去の手間、作業時間の短縮、現場の安全性向上が図れます。こうした安全性と効率性の高さは、未経験からの就業や新たなキャリアを考える方にも大きな魅力です。
伸縮アームとゴンドラの回転範囲 - 下方向17m・上方向16mの作業領域確保
バケット式橋梁点検車は、車体から伸びる長いアームと、その先端に取り付けられたゴンドラ（バケット）で構成されています。アームは多関節・伸縮式で、上下左右の広範囲に可動するため、下方向17m・上方向16mまでの作業領域をカバーします。ゴンドラは最大2～3名が搭乗でき、橋桁の裏や梁の奥、斜張橋のケーブル周辺など複雑な形状にも柔軟にアプローチ可能です。
ブーム伸長時間と走行同時作業の特徴 - 66㎡作業範囲の実現メカニズム
バケット式は、ブームの伸縮・旋回により作業位置を素早く変更できるのが特長です。最新機種ではブームの伸長時間が短縮され、現場での段取り替えがスムーズに行えます。さらに、車両の微速走行とバケットの操作を同時に行うことができ、最大で約66㎡の広範囲を連続して点検可能です。狭小橋や高低差の大きい橋梁でも、アームの柔軟な動きによって安全かつ効率的な作業が実現します。これらの高度な操作性は、未経験者にも丁寧な研修や指導があるため、安心して技術を身につけることができます。
歩廊式とバケット式の現場適応性は、橋梁の形状や点検目的によって大きく異なります。
このように、両式の特長を把握したうえで、現場条件や点検計画に応じた最適な橋梁点検車の選定が重要です。また、社会インフラを守るこの仕事は、年間を通じて安定した需要があり、専門技術を身につけて働くことで長期的なキャリア形成ややりがいの実感につながります。
歩廊式橋梁点検車は、展開時に広い面的な作業スペースを確保でき、橋梁下面を歩きながら点検できます。一方、バケット式はアーム先端のバケットを自在に操作し、複雑な形状や狭隘部でも精密な点検が可能です。
下記のテーブルは、両者の作業範囲と対応幅の違いをわかりやすくまとめています。
| 項目 | 歩廊式 | バケット式 |
| 最大点検幅 | 約15m | 約10〜15m（橋梁形状による） |
| 作業スペース | 面的（歩行可） | 点的（バケット内） |
| 対応橋梁 | 直線・広幅橋 | 斜張橋・曲線・狭隘部 |
歩廊式の展開時寸法（7,610mm×650mm）と橋梁下面潜入深度
歩廊式はプラットフォームを横方向7,610mm、幅650mmまで展開できます。さらに、橋梁下面へ最大7,300mmまで潜入可能なため、広範囲を一度にカバーできるのが大きな特徴です。点検員が歩きながら面的に作業できるため、作業効率が高く、複数人同時作業にも適しています。
バケット式の垂直タワー上下（地面上1,000mm～下7,300mm）とリーチ性能
バケット式は、地面から最大1,000mm上昇、最大7,300mm下降が可能な垂直タワー型のアームを備えています。アームの回転や首振り機能により、多様な橋梁形状に対応し、狭い場所や障害物の多い現場でも柔軟に点検作業を行えます。
歩廊式は広い作業床を持ち、複数人が同時に歩行点検できるため、連続作業効率が高いです。バケット式は一度に点検できる面積は小さいものの、精密な位置決めが強みで、複雑な構造や狭小部の点検に最適です。
| 項目 | 歩廊式 | バケット式 |
| 点検効率 | 高（連続面的作業） | 高（精密定位） |
| 時間短縮効果 | 30%程度短縮例あり | 狭隘部で効率大幅向上 |
歩廊上歩行点検の横方向効率 - 足場不要の面的カバー率
歩廊式は足場を組まずに広範囲をカバーでき、点検員が歩行しながら横方向に連続作業を進められます。これにより、一度の設置で大部分の橋梁下面を効率よく点検可能です。
バケット回転・首振り機能による66㎡領域効率化 - 奥行領域点検優位性
バケット式はアームの回転・首振りで66㎡以上の領域を自在に移動でき、特に奥行きのある橋梁や障害物周辺の点検で優れた性能を発揮します。精密な操作性により、人的リスクも低減できます。
歩廊式は最大500kg（固定部）・300kg（拡張部）まで積載可能で、複数人や機材を同時に搭載できます。これにより作業員の配置自由度が高く、効率的な分担作業がしやすいです。バケット式は通常300kgまでですが、1〜2名の作業や計測機器搭載に最適化されており、作業内容に応じて柔軟に対応できます。
| 比較項目 | 歩廊式 | バケット式 |
| 積載荷重 | 500kg（固定）/300kg（拡張） | 300kg |
| 作業員数 | 複数同時作業 | 1〜2名 |
| 機材搭載 | 大型機材や複数機器可 | 計測機器など小型中心 |
このように、橋梁点検車の歩廊式とバケット式は、作業範囲・点検効率・荷重性能で明確な違いがあります。橋梁の構造や点検目的に応じて最適な車両を選定することが、効率的かつ安全な点検作業の実現につながります。こうした専門性の高い仕事は社会的な意義も大きく、未経験からでも誇りを持って働ける分野です。
橋梁点検車の選定には、作業現場の条件や点検対象の橋梁構造に適したモデルを把握することが重要です。特にBT-200、BT-400、ABC1600は幅広い現場で導入されており、それぞれ特徴が異なります。以下のスペック比較表で、主要モデルのポイントを整理します。
| モデル名 | タイプ | 最大作業高 | 作業床寸法 | 最大積載荷重 | 車両総重量 |
| BT-200 | バケット式 | 17m | 3700×1050mm | 300kg | 19,000kg |
| BT-400 | バケット式 | 20m | 3700×1050mm | 300kg | 24,860kg |
| ABC1600 | 歩廊式 | 15m（幅方向展開） | 歩廊幅1100mm | 500kg | 11,000kg |
各モデルは、作業高・床寸法・積載能力などで違いが明確です。現場条件や作業効率、積載人数を考慮して最適な機種を選択することが推奨されます。これらの車両を活用することで、社会インフラを守るための点検作業に携わり、安定した雇用と専門技術を身につけた誇りある働き方が可能になります。
タダノのBTシリーズはバケット式橋梁点検車の代表格です。BT-200は高い操作性と安定性を兼ね備え、作業高17mで広範囲の橋下面点検に適しています。BT-400はさらに高所対応が可能で、最大作業高20mを実現。どちらもバケットの積載荷重は300kgで、2名＋器材の搭乗が標準です。
BT-200とBT-400は、車体の安定性とアウトリガー設計も大きな特徴です。総重量はBT-200が19,000kg、BT-400は24,860kgとなり、大型橋梁や複雑な構造物にも対応します。
BT-200燃費・操作方法・CADデータ対応の現場活用性
BT-200は燃費効率も高く、長時間作業をサポートします。操作方法は直感的なジョイスティック制御で、作業者の安全を守るための安全装置やインターロック機能も充実しています。現場での施工計画やシステム設計に役立つCADデータも提供されており、施工前に詳細な作業シミュレーションが可能です。
主な特徴
BT-400賃料・免許要件・重量仕様の導入基準
BT-400は大型現場向けに設計されており、導入時には大型自動車免許および特別教育を受けた作業員が必要です。賃料は日額数万円が標準で、オペレーター付きのレンタルが主流です。最大作業高や重量仕様を生かし、複雑な橋梁やアクセス困難な場所でも高い作業効率を発揮します。
選定時のポイント
ABC1600は歩廊式橋梁点検車の代表モデルで、全幅2.5mのコンパクト設計と、対地面圧6kg/cm²以下の安全性が特徴です。歩廊部は最大15mまで展開でき、作業員が歩きながら連続点検できるため、面的かつ効率的な点検が可能です。耐荷重は500kgで、複数名での作業をサポートします。
アウトリガーその場設置と4m歩道越え懐深さの実績
アウトリガーは設置スペースを最小限に抑え、その場で設置が可能。4m幅の歩道をまたぐ懐深さを実現しており、歩道や車道のレイアウトに左右されず設置できる点が強みです。これにより規制区間を最小化しつつ、安全な作業環境を提供します。こうした設計により、橋梁点検の現場では、作業員が安心して業務に取り組める職場となっています。社会インフラを陰で支えるという仕事の価値を感じられるため、未経験からのキャリア構築や異業種からの転職希望者にもおすすめできる分野です。
斜張橋対応・車線規制1車線運用の交通影響最小化
ABC1600は斜張橋や複雑な橋梁形状にも対応できる柔軟性を持っています。車線規制についても1車線のみで運用可能なため、交通への影響を最小限に抑えつつ、効率的な点検作業が可能です。社会的な責任感を持ちながら、交通インフラを守る仕事に直接貢献できる点も大きなやりがいとなります。
